MiniPlus magasin på moderne varianter af Kielerkassen
En nem løsning

Man kan, ved hjælp af en ganske simpel adapter, anvende et Mini Plus magasin som overbygning på en moderne Kielerkasse og de fleste andre moderne parringsstader.

Topkraven på de moderne Kielerkasser måler 255 x 198 (udvendigt mål), mens udfræsningen i bunden af Mini Plus magasinet måler 278 x 278 (indvendigt mål).

Min foretrukne måde er til brug med de moderne Kielerkasser og består af seks dele:

  • To lister á 275 x 22 x10 mm (almindelige sidelister)
  • To lister á 255 x 12 x 10 mm
  • To lister á 255 x 38 x 10 mm
De to 12 x 10 mm lister limes og stiftes langs kanten på den flade side af de brede lister, en på hver liste. De to 22 x 10 mm lister limes og stiftes på tværs for enden af de to stykker vi lavede før, så man får en ramme med hævede yderkanter.

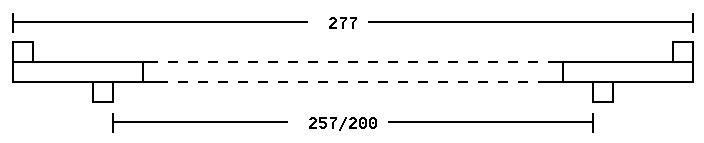

(Jeg må virkelig se at få taget mig sammen til at få taget nogle billeder, men tværsnittet skulle gene se ud som tegningen for neden, blot uden listerne under pladen)

Rammen skulle nu gerne passe i bunden at et Mini Plus magasin, mens hullet skulle passe over kraven på Kielerkassen.

Min oprindelige måde var mere omstændig, men kunne til gengæld bruges sammen med de originale Kielerkasser:

Man skal bruge (NB! Jeg skal lige have kontrolleret længden af listerne på undersiden - der er vist noget forkert.)

  • En plade 9 mm vandfast krydsfinér der måler 277 x 277 mm
  • To lister á 277 x 10 x 10 mm
  • Fire lister á 257 x 10 x 10 mm
  • To lister á 180 x 10 x 10 mm
I midten af pladen udskæres et hul på 227 x 170 mm, hvorefter listerne limes og stiftes på. De længste langs udersiden af pladen, de korte på den anden side af pladen, omkring hullet, 15 mm fra kanten af dette.
